方案概述

基于XIoT技術的管網源監控管理系統，對城市、園區、工廠等的供水、供汽、供熱管網，設備運行狀態，用電、壓力、溫度、流量等參數進行監測、管控；實時監控管網運行狀態

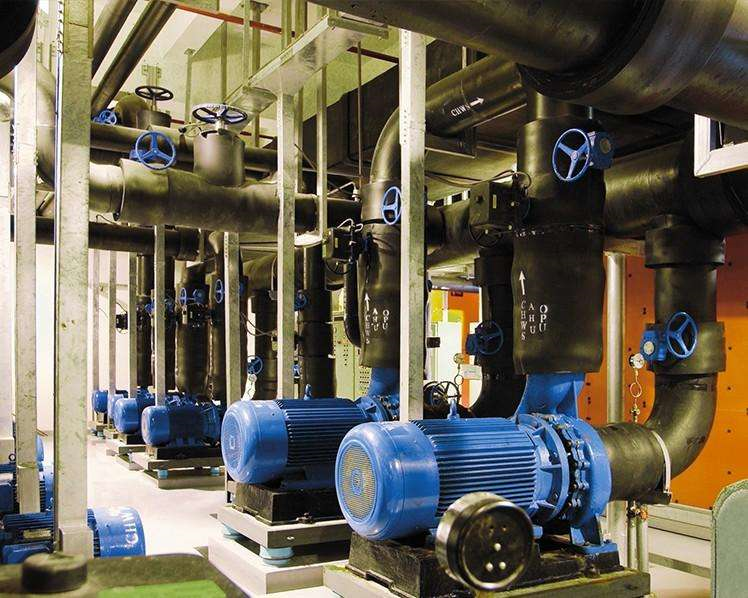

監測水源井、水廠、泵房，等的電機、水泵、閥門運行狀態，用電參數，水泵、電機的溫度、振動，管道壓力、流量、水質

監測供水管網壓力、流量

監測鍋爐房，供汽、供熱管道，壓力、溫度、流量

監測水池、管井水位

構建管網監控管理平臺，從Internet，或XL90物聯網關，獲取各監測點的數據，生成歷史數據庫，報表、曲線

有異常情況發生時，以撥打電話、發送短信，等等方式，向相關人員發出報警信息

授權的人員，通過電腦、手機，實時查看、瀏覽，權限內的數據

管網監測數據，可接入其它系統

系統網絡方案一

系統網絡方案一，用于工廠，或規模較小的園區，水、汽、氣管網監測系統。由監測節點、網關和平臺軟件構成

節點，為管道壓力、溫度、流量，或設備運行實時參數采集點

采集點智能裝置，通過LoRa上傳數據至物聯網關，網關通過Ethernet或Wi-Fi，接入LAN，推送數據至管網監控管理系統；網關可通過4G/NB/GPRS上傳數據至公有云或私有云平臺

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離500m至10Km

網關支持4G/Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據

可增加中繼，延長傳輸距離；網關可作中繼

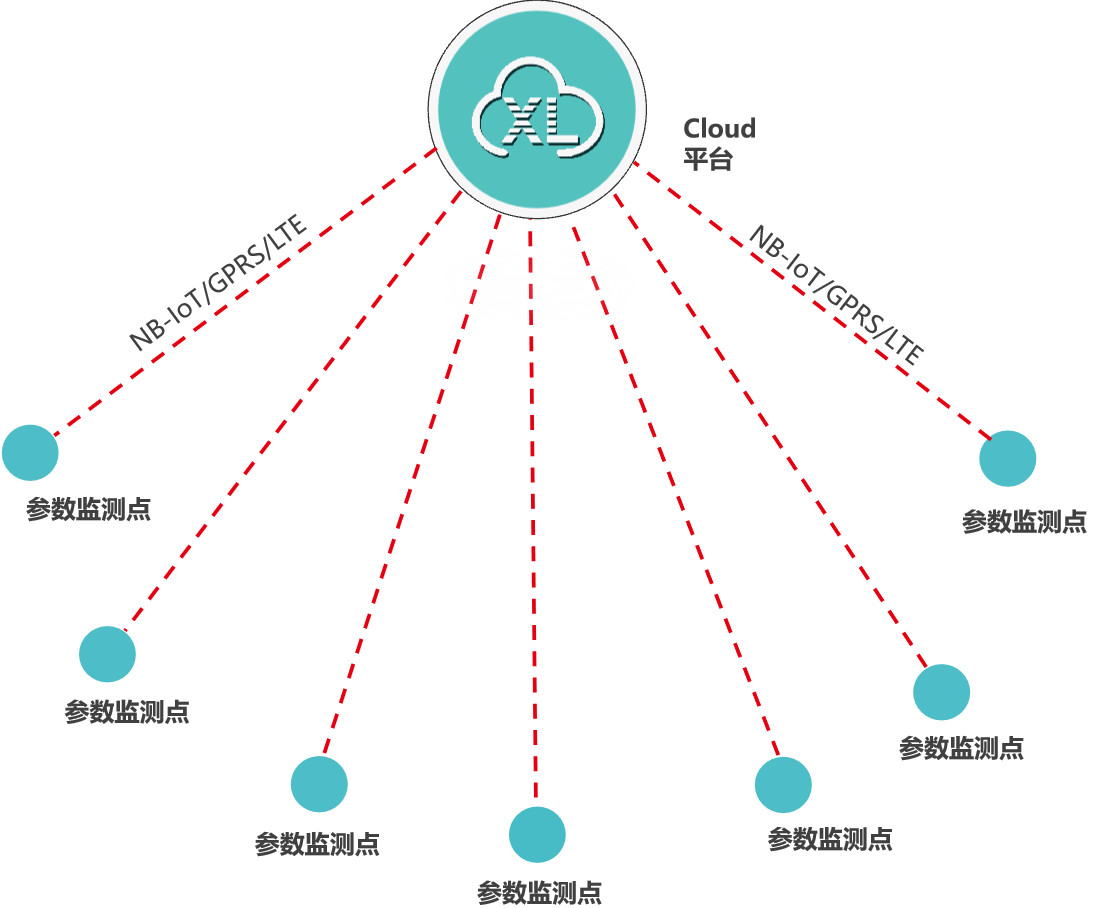

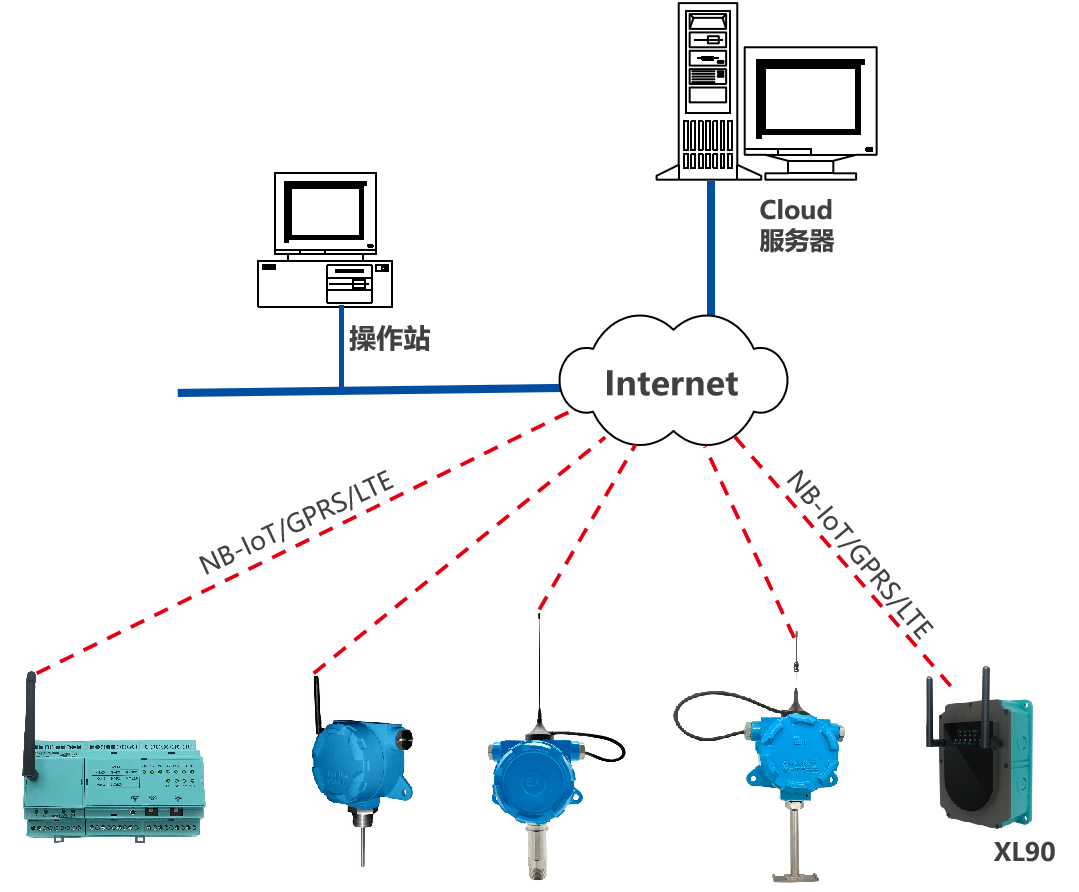

系統網絡方案二

管網參數監測點的數據，通過NB/GPRS/LTE推送至云端平臺

傳輸方式推薦NB，流量費低，功耗?。黄浯瓮扑]GPRS，有些地區NB網絡未覆蓋，GPRS信號更好

類似泵房、水廠、水源井等場所的數據監測，監測點的數據先上傳至XL90物聯網關，再通過NB/GPRS/LTE轉發數據至云平臺，此種情況，數以后在量大時，可選LTE（4g）方式

網絡特點：

無線傳輸不受距離限制，只要有運營商網絡就行

數據傳輸時功耗較大大，接入網絡時間較長（秒級）

應 用：

監測地域廣，獨立監測點參數測點

數據實時監測不必要，或是外接電源供電不方便時，可選電池供電

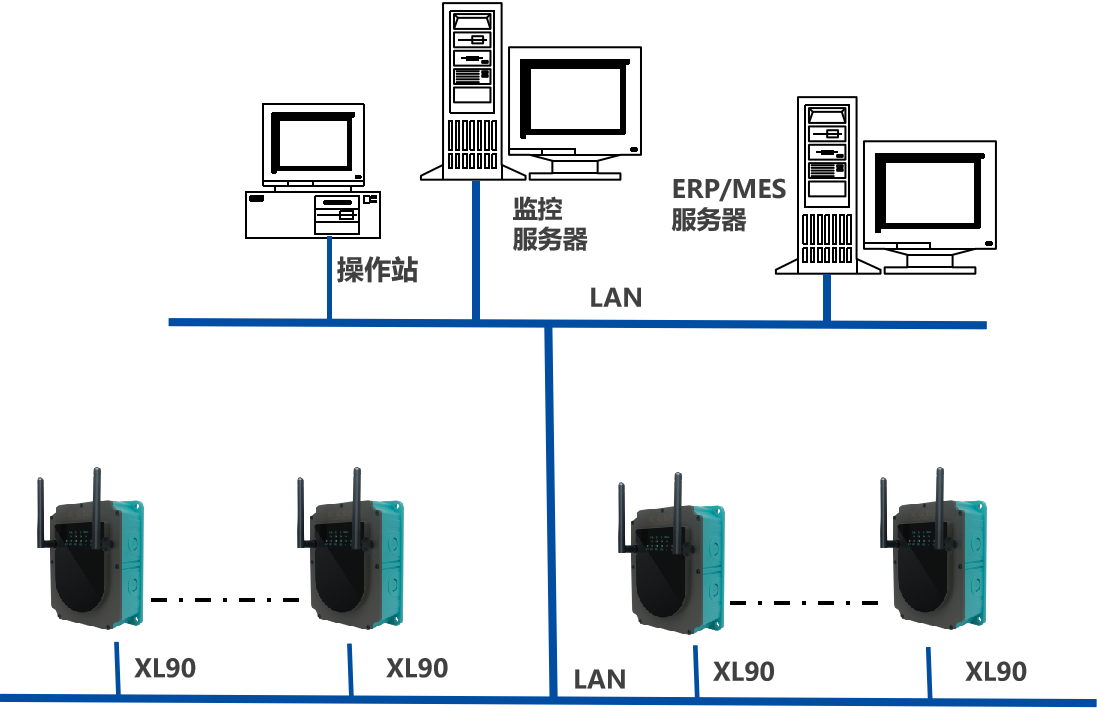

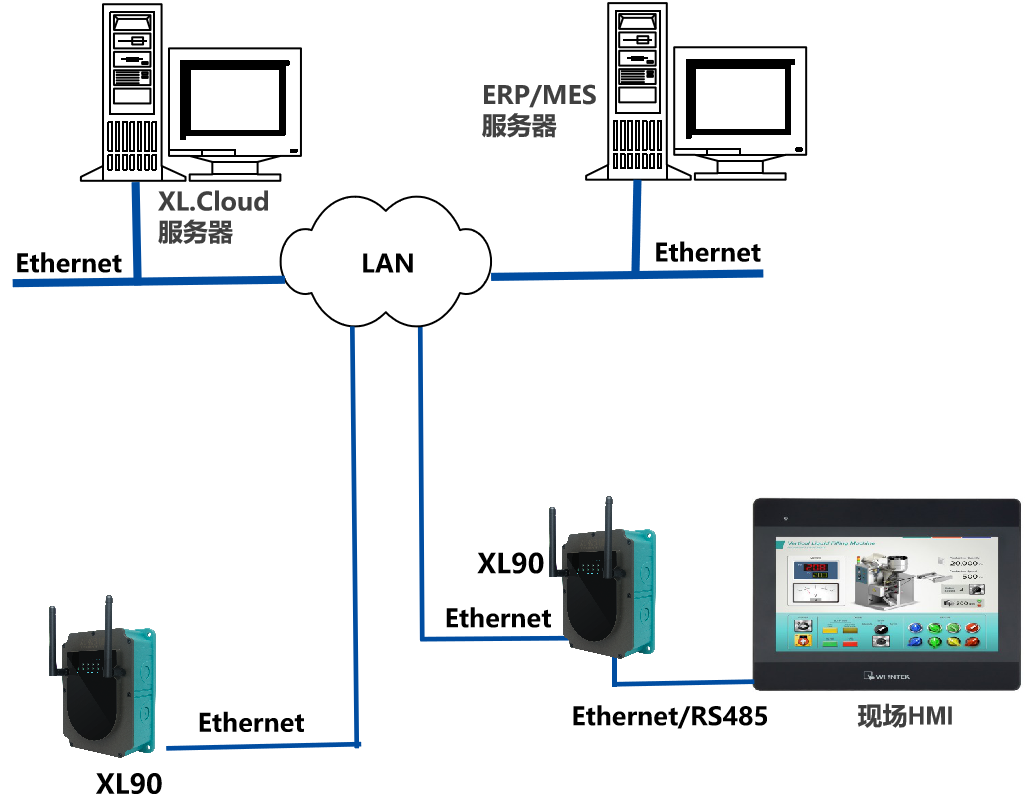

平臺及通信網絡方案

XIoT管網監控管理系統平臺，由1套XL.Cloud軟件、平臺監控服務器構成；通信網絡由多臺XL90物聯網關，及LAN構成，或是用Internet作為通信網絡

物聯網關通過無線方式，獲取監測點的數據，通過局域網，將數據推送至監控服務器

物聯網關支持Ethernet/4g/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺

用戶可根據系統規模的大小配置1臺或兩臺服務器，以及服務器技術參數

在服務器內安裝1套XL.Cloud平臺軟件

用戶可選用第三方軟件，XL90物聯網關可將數據推送至任何第三方軟件平臺

XIoT管網監控管理系統平臺，XL.Cloud軟件可安裝在公有云或私有云服務器上

監控軟件通過Internet，獲取監測點采集的數據

此方案，要求私有云服務器通過固定IP上Internet，或購買IP解析服務，以便監測節點設備聯接固定IP

租用服務器的技術要求，或私有服務器的技術要求，根據監測點的數量，和系統功能要求選擇服務器的技術參數

規模較小的項目，用一臺普通辦公電腦也能滿足系統功能要求

用戶可選用第三方軟件，XL系列智能傳感器、采集裝置，可將數據推送至任何第三方軟件平臺

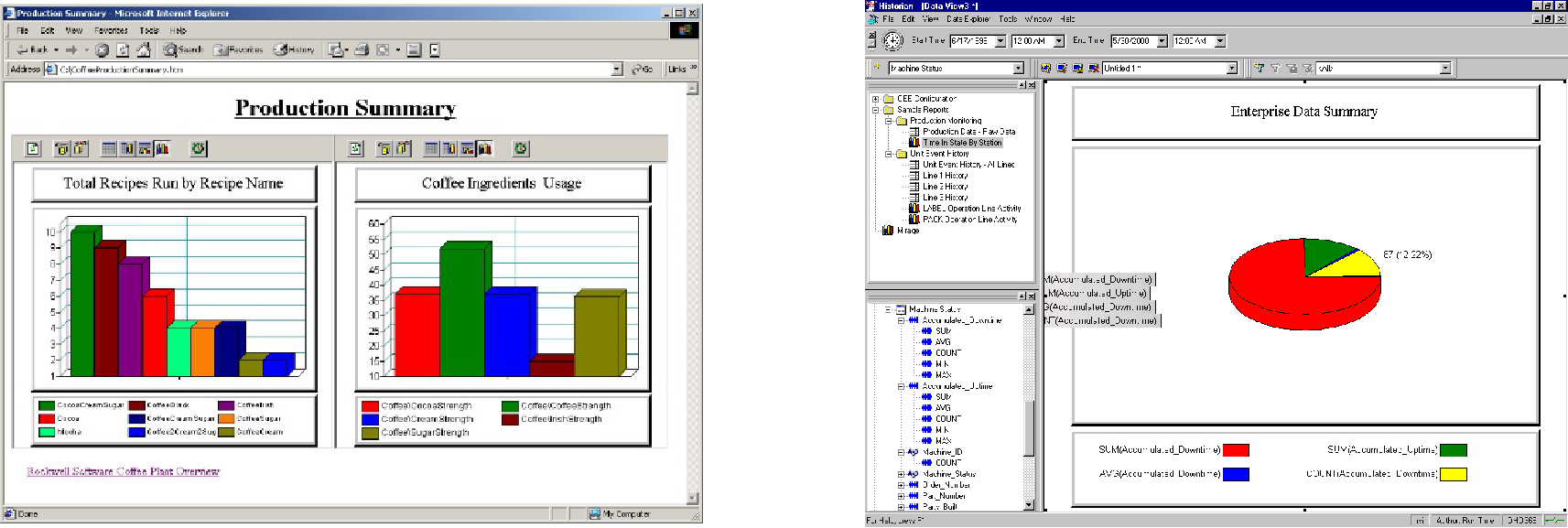

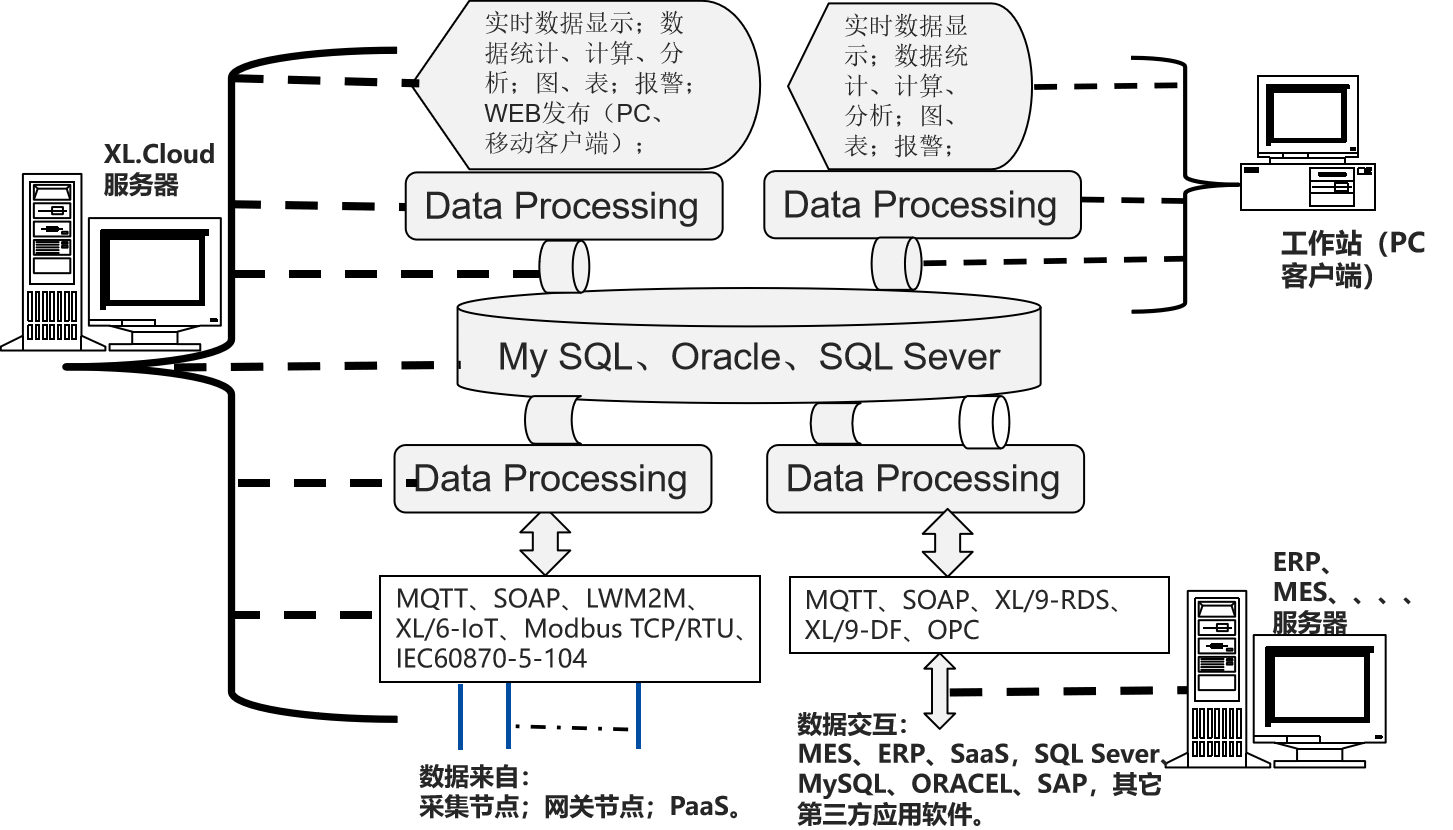

平臺軟件XL.Cloud

企業級的，工業物聯網， SaaS云平臺

XL.Cloud，是為工業企業用戶設計開發，適合于對管網監測管控的平臺軟件，安裝在企業服務器，或第三方云服務器上

中文、英文兩個不同的語言版本可選

支持支持WIN Sever 2008、2012等以上版本操作系統

支持支持MY SQL、SQL Server數據庫

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據

最大支持10萬級采集節點并發

物聯網關XL90

對于工廠、園區的管網監控系統，選用深圳信立XL90物聯網關，無線讀取監測點的數據，進行協議、通訊轉換后，推送至上層軟件平臺

1臺XL90物聯網關，構建兩個獨立的LoRa通訊網絡，可接入64（理論上不受限制）臺智能傳感器或智能采集裝置

支持XL/9-RDS，以Redis方式向第三方系統推送數據

支持XL/9-DB 數據庫格式協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據

用戶原有的系統軟件平臺，不作修改，就能從XL90物聯網關獲取數據

XL90設計有多種通信接口，每個通信接口都可設定為上行或下行通訊，配置成不同的通信協議

作為通訊網絡的核心，可同時向不同的系統通信

XL90，將數據上傳給企業內部的多個系統軟件平臺；通過LTE(4g)/NB/GPRS將數據上傳至云服務器

XL90物聯網關，可將數據接入私有云服務器，或公有云服務器，支持oneNET、AWS、Azure，以及及百度、阿里、騰訊，及其它公有云平臺

可為用戶設計開發指定的通信協議

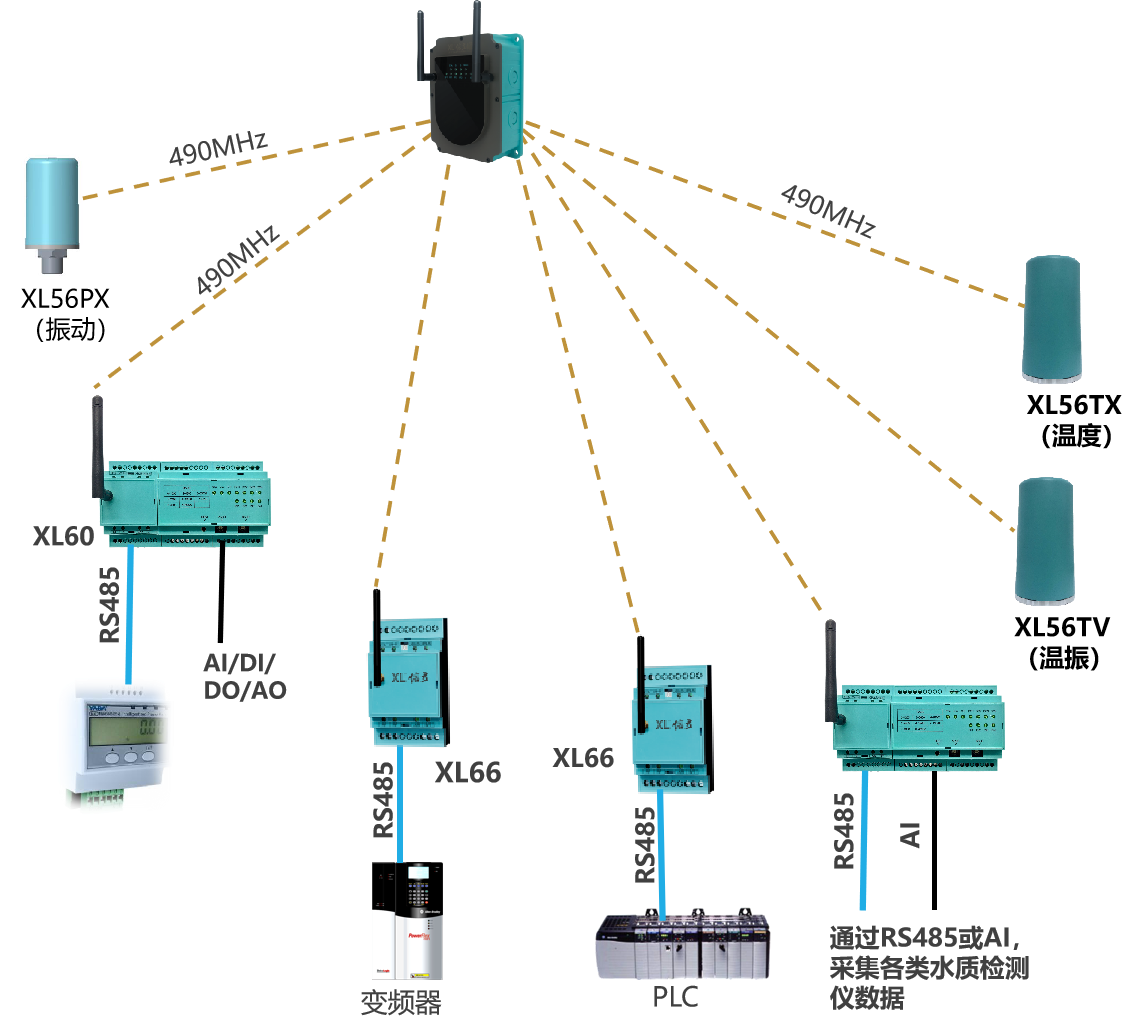

運行狀態監測一

采集設備運行狀態信號（運行、停機、故障）、用電參數、設備本體溫度、振動等數據，通過LoRa（490MHz）方式上傳

每臺設備，配1臺XL60智能采集裝置，采集運行狀態，同時輸出開關量遠程控制設備起、停；配1臺DTSD3366D-W1電能表，采集用電參數，通過RS485通信接口，接入XL60

配1臺XL50或XL61CG智能采集裝置，采集流量計、水質檢測儀等的數據，通過無線上傳

如果設備已有PLC，通選擇XL60或XL66，從PLC內讀取設備運行狀態數據

建議一套設備，或一面控制柜，配置1臺XL60

XL60智能采集裝置，可按現場需求，配置所需數量的AI/DI/AO/DO

應 用：

廠區、園區監控管理系統

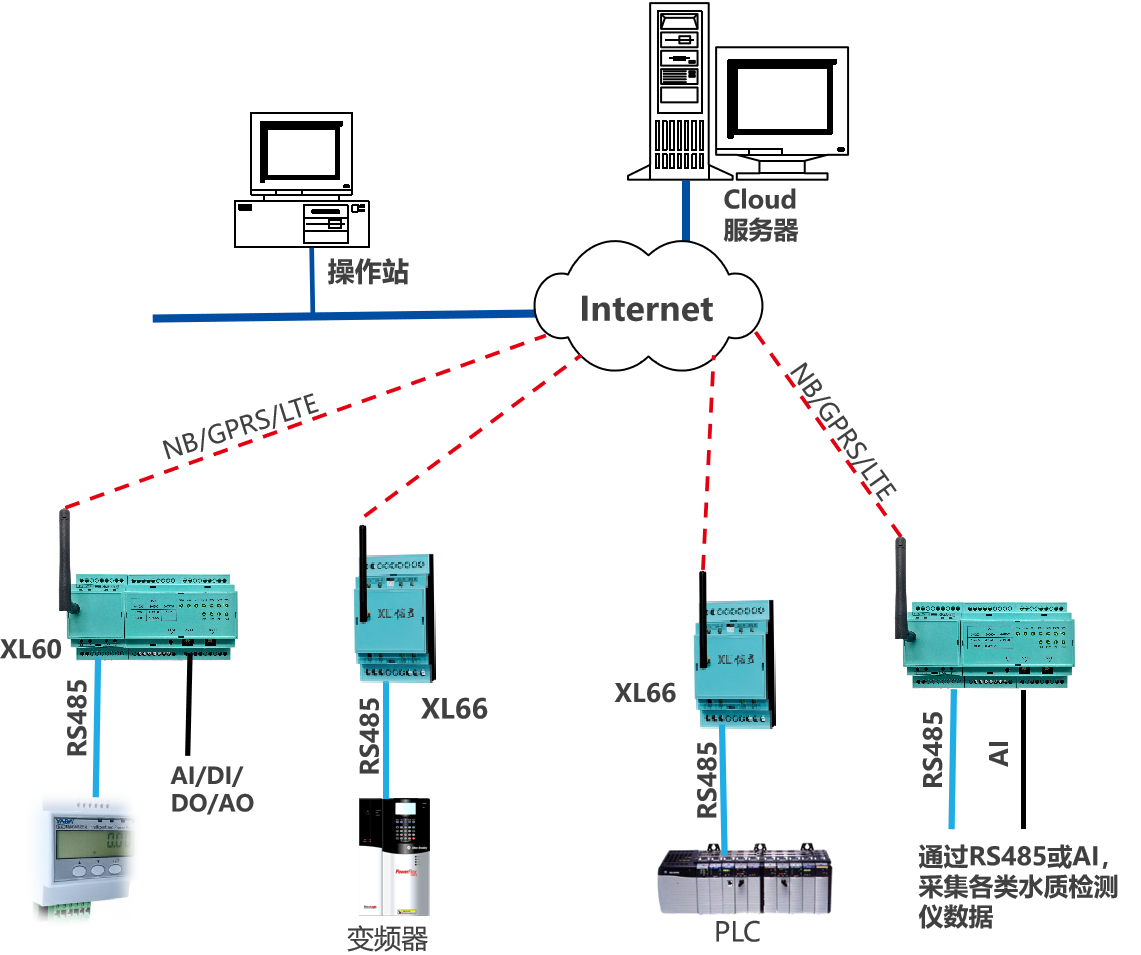

運行狀態監測二

采集設備運行狀態信號（運行、停機、故障）、用電參數、設備本體溫度等數據

上傳方式NB/GPRS/LTE每臺設備

適用于城市范圍，跨地區、跨城市的數據傳輸

應用：

城市范圍、跨地區、跨城市的數據傳輸

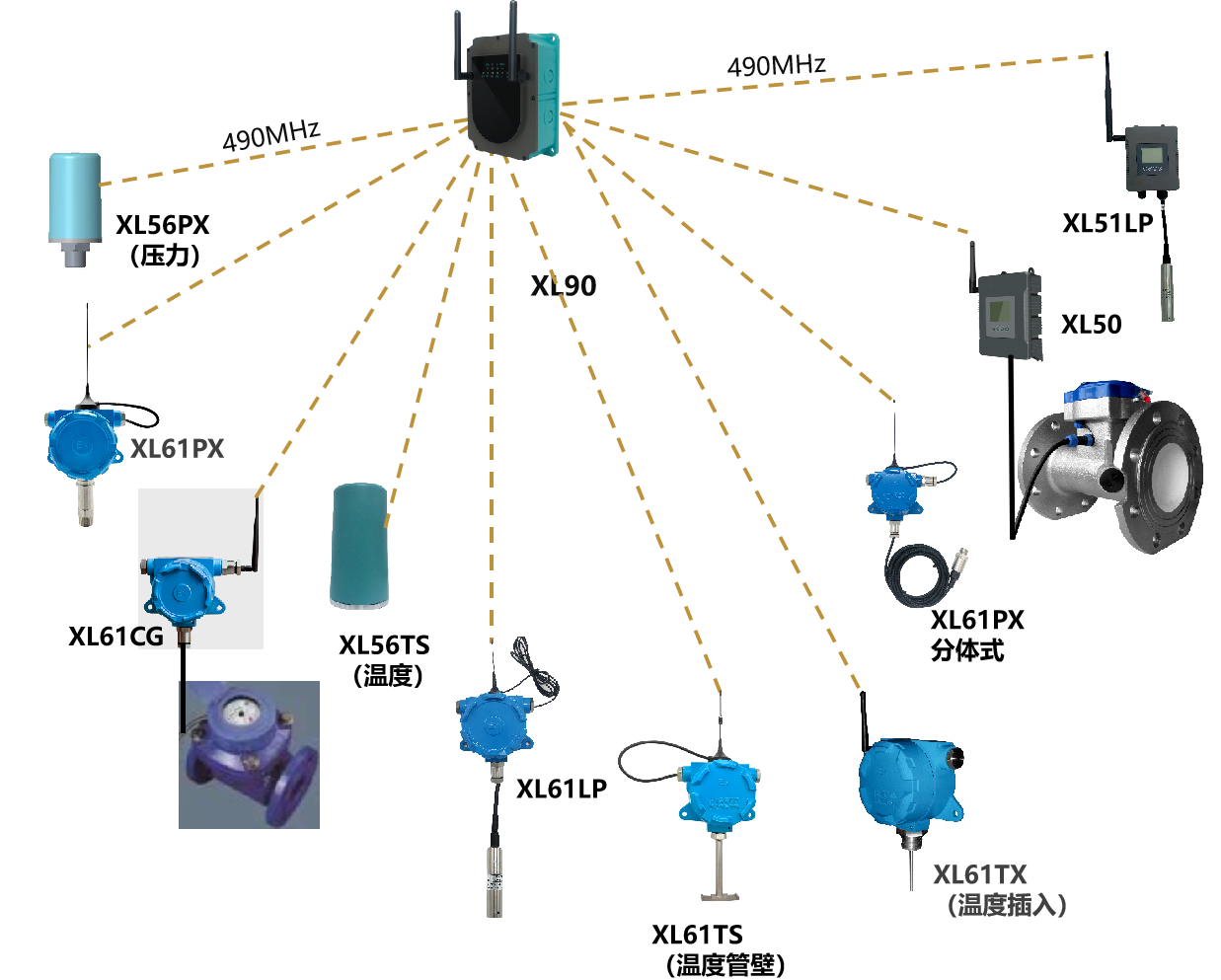

管網參數采集一

管網參數監測，主要采集管路上的壓力、溫度、流量、振動，以及管井、水池水位

選用XL61PX智能壓力、溫度、液位傳感器監測管道上的參數

智能壓力傳感器，可選一體式，或分體式結構的

流量計的數據采集，可選XL50智能采集裝置，或XL61CG智能采集裝置，采集流量的信號，無線上傳

XL56系列產品為電池供電

XL61、XL51、XL50系列產品，可選電池供電，也可選外接電源供電

應 用：

廠區、園區監控管理系統

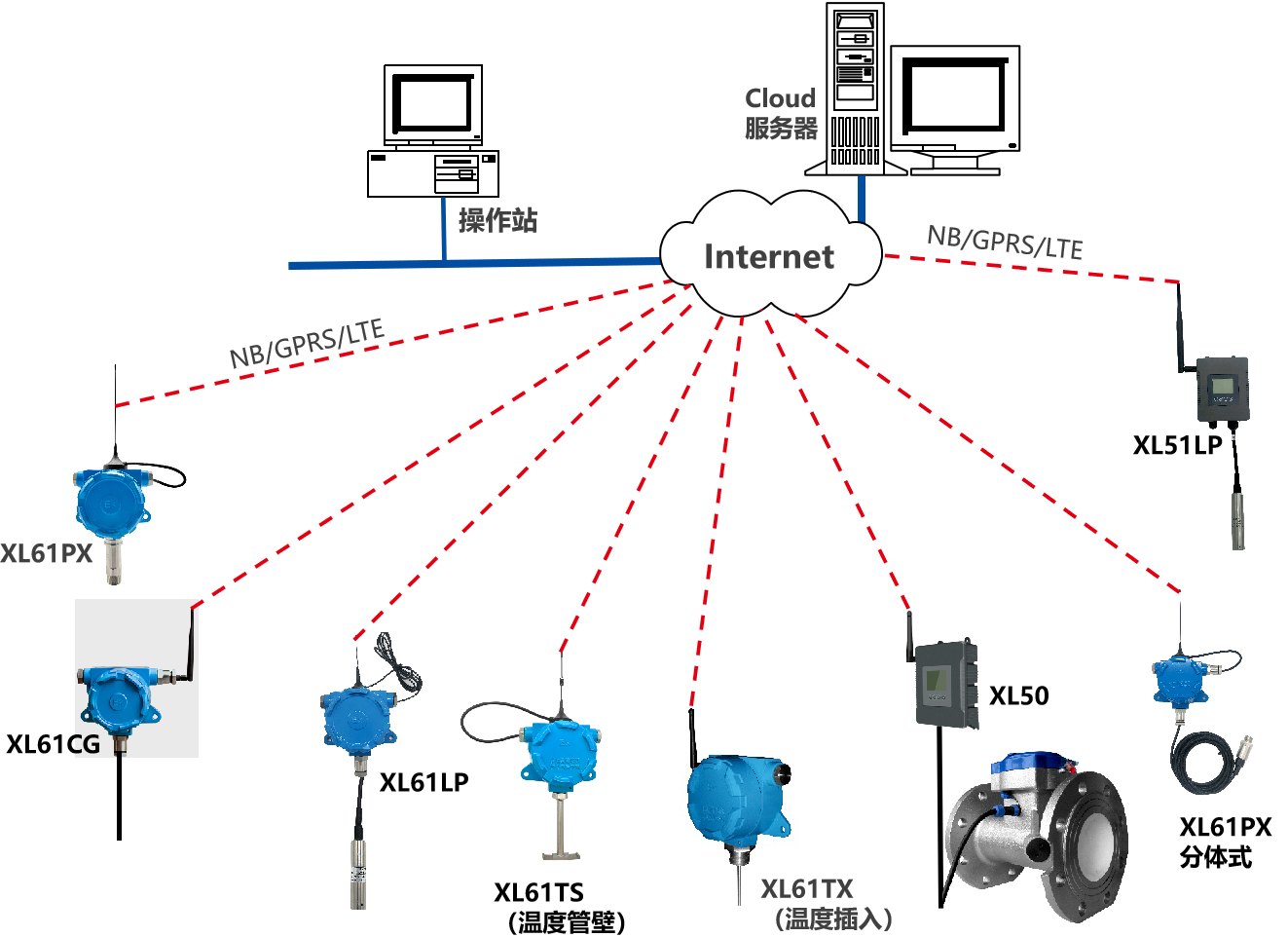

管網參數采集二

管網參數監測，主要采集管路上的壓力、溫度、流量，以及管井、水池水位

根據監測環境，選擇相應形式的傳感器

XL61、XL51、XL50系列產品，可選電池供電，或外接電源供電

可選外置式的電池供電，增大電池容量，更換電池更方便

應 用：

城市范圍、跨區域、跨城市的數據傳輸

項目實施

系統功能需求設計

現場勘測，獲取信號、數據確定；監測點設計、確定；監測數量確定；功能需求溝通

技術細節解決方案溝通、確定；安裝方式溝通、確定

系統技術方案設計、確認

項目施工方案、施工計劃溝通、確定

軟件功能及界面設計，確認

現場安裝、調試，運行；項目驗收

系統運行、維護、檢修、維護
